工作原理 :
GR-605 腔体工作于超出了因腔体谐振而受限的典型的TEM 腔体工作频率范围。典型的TEM 单元是一对称的二端口设备；射频电压加载到一个端口，同时另一端口接50 欧姆负载且在腔体内部保持50欧姆阻抗特性。由于腔体扩张和收缩的部分，超出了某个频率的波的传输已不单是以TEM 模式传输并产生了谐振。为了减小谐振，腔体的一半由吸波材料代替。商业应用是G-TEM 腔体。由于所使用吸收体种类使得G-TEM 设计尺寸对于典型的小设备应用太大。借鉴了G-TEM 的概念，但改变了终端应用配置，设计了非常紧凑并能放在桌面上使用的宽带TEM 谐振腔。GR-605 工作原理本质上于TEM 腔体相同。测试体内的E-H 场与输入电压成正比且与腔体高度成反比。如果一辐射体插入腔体内部，则向输入端口的辐射波由传输线引导并在输入端由一接收设备如频谱分析仪接收。以这种方法，能够定量测量来自于辐射设备的RFI。由于仪器是宽带的，它在EMI,EMS 接收机灵敏度等领域有许多应用。
关键特性 :
辐射和磁化系数测试
高达3GHz 宽带TEM 腔体
小尺寸，小引脚适于桌面应用
高效屏蔽
能安装被测器件的旋转夹具
DB25 数据接口，SMA 射频连接器
说 明：
有506A 被测器件旋转器时屏蔽效能：>70dB 小于2GHz，>60dB 2GHz-3GHz
有效腔体高度：220mm
测试点场强：1uV 输入时13dBuV/m
数据接口：外部DB25(p) 内部DB25(s)
射频接口：外部N(f),SMA(f)，内部SMA(f)
外形尺寸：(W) 380 X (D) 344 X (H) 660mm
工作尺寸：(W) 250X (D)230 X (H) 200mm
门尺寸：176（W）. 130(H)[mm]
应 用
接收机灵敏度测试，发射机辐射功率测试
小型UHF 设备EMI 和EMS 测试
移动电话，W-LAN，PDA，蓝牙，DAB/DMB
说 明 :
驻波：<1.7，400MHz~3GHz
路损：典型22dB
无506A 被测器件旋转器时屏蔽效能：>80dB 小于2GHz，70dB 2GHz-3GHz

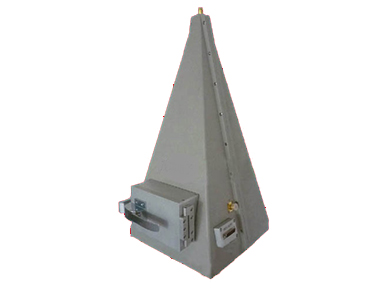

GR-605 屏蔽箱
测试框架
场模式
